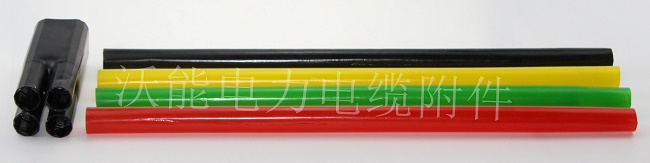

1kv热缩四芯终端

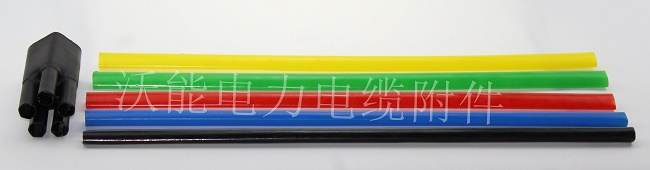

1kv热缩五芯终端
产品介绍
1kV热缩交联电缆终端头分单芯、二芯、三芯、四芯、五芯，已广泛用于低压PVC电缆、交联电缆的终端处理。
产品特点
1.指套指端不加垫管即可收紧；
2.终端头绝缘管为红、黄、绿、蓝、黑直接分相；
3.收缩快，不开裂。
| 产品名称 |
型号规格 |
适用电缆截面 |
| 1kV户内交联二芯终端 |
SY-1 / 2.0 |
10-16 |
| SY-1 / 2.1 |
25-50 |
| SY-1 / 2.2 |
70-120 |
| SY-1 / 2.3 |
150-240 |
| SY-1 / 2.4 |
300-500 |
| 1kV户内交联三芯终端 |
SY-1 / 3.0 |
10-16 |
| SY-1 / 3.1 |
25-50 |
| SY-1 / 3.2 |
70-120 |
| SY-1 / 3.3 |
150-240 |
| SY-1 / 3.4 |
300-500 |
| 1kV户内交联四芯终端 |
SY-1 / 4.0 |
10-16 |
| SY-1 / 4.1 |
25-50 |
| SY-1 / 4.2 |
70-120 |
| SY-1 / 4.3 |
150-240 |
| SY-1 / 4.4 |
300-500 |
| 1kV户内交联五芯终端 |
SY-1 / 5.0 |
10-16 |
| SY-1 / 5.1 |
25-50 |
| SY-1 / 5.2 |
70-120 |
| SY-1 / 5.3 |
150-240 |
| SY-1 / 5.4 |
300-500 |
单芯电缆及特殊截面积可根据用户要求设计生产
产品技术指标
| 项目 |
试验项目 |
标准要求 |
实验结果 |
结论 |
| 1kV终端头 |
1min工频耐压试验 |
4kV不闪络、不击穿 |
4kV/1min 未闪络、未击穿 |
合格 |
| 负荷循环试验（三次循环） |
5h加热时，3h冷却，加热时导体温度为75℃ |
导体温度75℃下共经受3个循环 |
有以下试验评定 |
| 4 h工频耐压试验 |
2.4kV不闪络、不击穿 |
2.4kV/4h 未闪络、未击穿 |
合格 |
检测依据：JB 8144-195 IEC 60502
