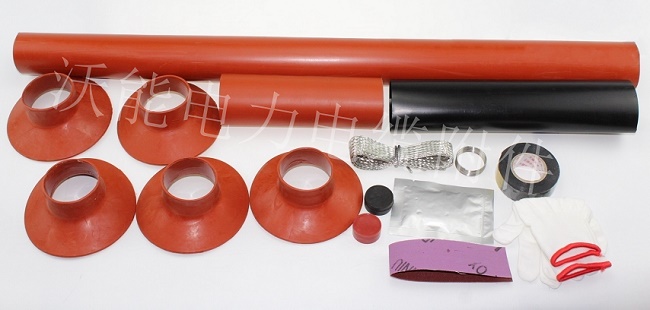

35kv热 缩单芯户外终端

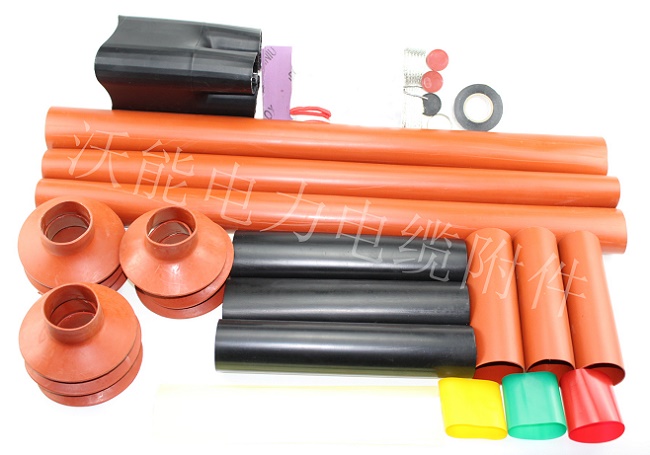

35kv热缩三芯户内终端

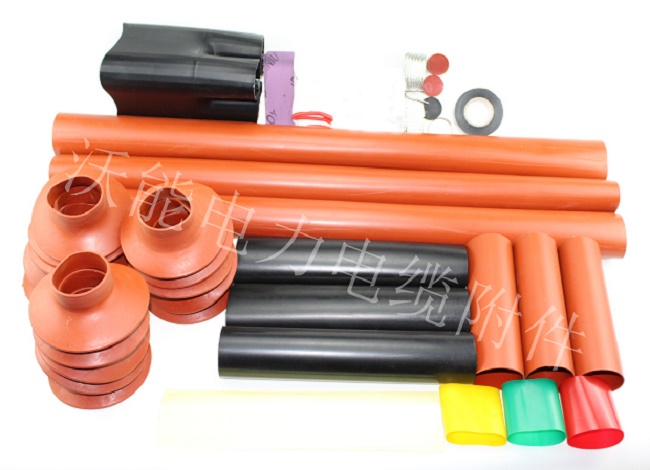

35kv热缩三芯户外终端
| 产品名称 |
型号规格 |
适用电缆截面 |
| 35kV户内交联单芯终端 |
NSY-35 / 1.1 |
50-120 |
| NSY-35 / 1.2 |
150-300 |
| NSY-35 / 1.3 |
400-500 |
| 35kV户外交联单芯终端 |
WSY-35 / 1.1 |
50-120 |
| WSY-35 / 1.2 |
150-300 |
| WSY-35 / 1.3 |
400-500 |
| 35kV户内交联三芯终端 |
NSY-35 / 3.1 |
50-120 |
| NSY-35 / 3.2 |
150-300 |
| NSY-35 / 3.3 |
400-500 |
| 35kV户外交联三芯终端 |
WSY-35 / 3.1 |
50-120 |
| WSY-35 / 3.2 |
150-300 |
| WSY-35 / 3.3 |
400-500 |
产品技术指标
| 项目 |
试验项目 |
标准要求 |
实验结果 |
结论 |
| 35kV 户内/外终端头 |
工频耐压 |
105kV，不闪络、不击穿 |
105kV，1min未闪络、未击穿 |
通过 |
| 局部放电试验 |
39kV≤10pC |
39kV时4pC |
通过 |
| 负荷循环试验，3个周期 |
5h加热时，3h冷却，加热时，导体温度为95℃ |
导体温度95℃下共经受3个循环 |
由以下试验评定 |
| 局部放电试验 |
39kV时放电量≤10pC |
39kV时4pC |
通过 |
| 冲击电压试验 |
250kV，正负极性各10次，允许闪络一次，但不记入总试验次数 |
250kV，未闪络、未击穿 |
通过 |
| 负极性直流电压试验 |
156kV/15min，不闪络、不击穿 |
156kV/15min未闪络、未击穿 |
通过 |
| 4 h工频电压试验 |
104kV/4h不闪络、不击穿 |
104kV/4h，未闪络、未击穿 |
通过 |
检测依据：JB 8144-195 IEC 60502
