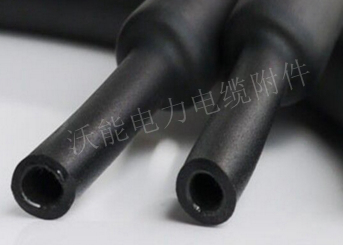

SBG双壁内胶热缩套管
SBG双壁内胶热缩套管外层采用优质、柔软的交联聚烯烃材料，内层热熔胶复合加工而成。外层材料具有绝缘防腐、耐磨等优点，内层具有低熔点、防水、密封和高粘接性等优点。中等壁厚，在保持柔软性的同时，提高了机械保护强度，广泛应用于电子设备的接线防水、防漏气；电线分支处的防腐保护，电线电缆的修补，水泵和潜水泵的接线防水等场合。
性能特点：
●收缩比率：3：1
●耐压等级：600V
●环保标准：符合欧盟RoHS环保指令要求。
●标准颜色：黑色、红色、黄色、蓝色、绿色、透明
温度范围
●连续使用温度：-45℃～125℃
●最低起始收缩温度：80℃
●最低完全收缩温度：120℃
性能指标
|
试项目 |
测试方法 |
性能指标 |
|
工作温度 |
IEC216 |
-55℃~110℃ |
|
拉伸强度 |
ASTMD2671 |
≥12Map |
|
断裂伸长率 |
ASTMD2671 |
≥400% |
|
纵向收缩率 |
UL224 |
±5% |
|
偏心率 |
ASTMD2671 |
＜30% |
|
热老化（158℃/168hrs） 拉伸强度 断裂伸长率 |
ASTMD2671 |
≥10 Map ≥300% |
|
耐应力开裂（50℃） |
ASTMD1693 |
无裂缝 |
|
击穿强度 |
IEC243 |
＞20KV/mm |
|
20℃体积电阻率 |
IEC93 |
≥1x 101Ω . cm |
|
介电强度 |
IEC243 |
≥20KV/mm |
|
铜稳定性 |
ASTMD2671 |
通过 |
|
热熔胶 |
||
|
吸水率 |
ISO62 |
＜0.2% |
|
软化点 |
ASTMDE28 |
85℃ |
|
剥离强度（PE） |
ASTMD2671 |
4N/cm |
|
抗菌性 |
ISO846 |
通过 |
|
标准尺寸 （mm） |
收缩前尺寸(mm) |
收缩后尺寸(mm) |
胶层厚度（mm） |
||
|
内径(D) |
壁厚(mm) |
内径(D) |
壁厚(T) |
||
|
Ф3.2/0.65 |
3.6±0.4 |
≥0.35 |
0.65 |
0.95 |
0.35 |
|
Ф4.8/1.5 |
5.2±0.4 |
≥0.45 |
1.50 |
1.10 |
0.60 |
|
Ф6.4/2.0 |
6.8±0.4 |
≥0.45 |
2.00 |
1.20 |
0.65 |
|
Φ7.0/2.5 |
7.4±0.4 |
≥0.45 |
2.50 |
1.25 |
0.65 |
|
Φ9.5/3.0 |
10.0±0.4 |
≥0.50 |
3.00 |
1.30 |
0.65 |
|
Φ12.7/4.0 |
13.2±0.4 |
≥0.55 |
4.00 |
1.40 |
0.75 |
|
Φ15.0/5.0 |
15.5±0.4 |
≥0.60 |
5.00 |
1.50 |
0.75 |
|
Φ19.0/6.0 |
19.5±0.5 |
≥0.65 |
6.00 |
1.60 |
0.80 |
|
Φ24.0/8.0 |
24.5±0.5 |
0.80±0.05 |
8.00 |
2.00 |
0.90 |
|
Φ30.0/10.0 |
30.1±0.5 |
0.85±0.05 |
10.00 |
2.20 |
0.90 |
|
Φ40.0/13.0 |
40.0±0.5 |
0.90±0.05 |
13.00 |
2.50 |
1.00 |
|
Φ50.0/17.0 |
50.0±0.5 |
1.00±0.05 |
17.00 |
2.80 |
1.20 |
|
Φ70.0/23.0 |
70.0±0.5 |
1.10±0.05 |
23.00 |
3.20 |
1.30 |
